CS19H6C热动力式蒸汽疏水阀

更新时间：CS19H6C热动力式蒸汽疏水阀

已被浏览：次

详细介绍

主要特点

结构简单、价格低、动作可靠。漏气率<3％，不受压力波动的影响、压力范围大。由于密封面采用不锈钢制造，使用寿命高于国内同类产品。

热动力式蒸汽疏水阀　排水量（㎏/h）

产品型号	DN	工作压差（MPa）
产品型号	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H6C CS49H6C CS69H6C	15.20.25	150	280	400	475	600	800
CS19H6C CS49H6C CS69H6C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	17417	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		320	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

主要外形及连接尺寸

产品型号	DN	螺纹连接				承插焊连接					重量㎏	法兰连接									重量㎏
		Rc	L	H	H1	L	H	H1	D′	t		L	H	H1	D	K	d	c	f	N-ф
		（mm）				(mm)						(mm)
CS19H6/25C CS49H6/25C CS69H6/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	44	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	44	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	44	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	48	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3	48	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	48	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2	44	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	44	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	44	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	48	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	48	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	48	14.14

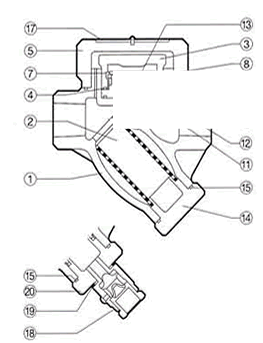

产品结构
