GA系列水击泄放阀
上海海蝶阀门生产GA系列水击泄放阀、水击预防阀
产品简介

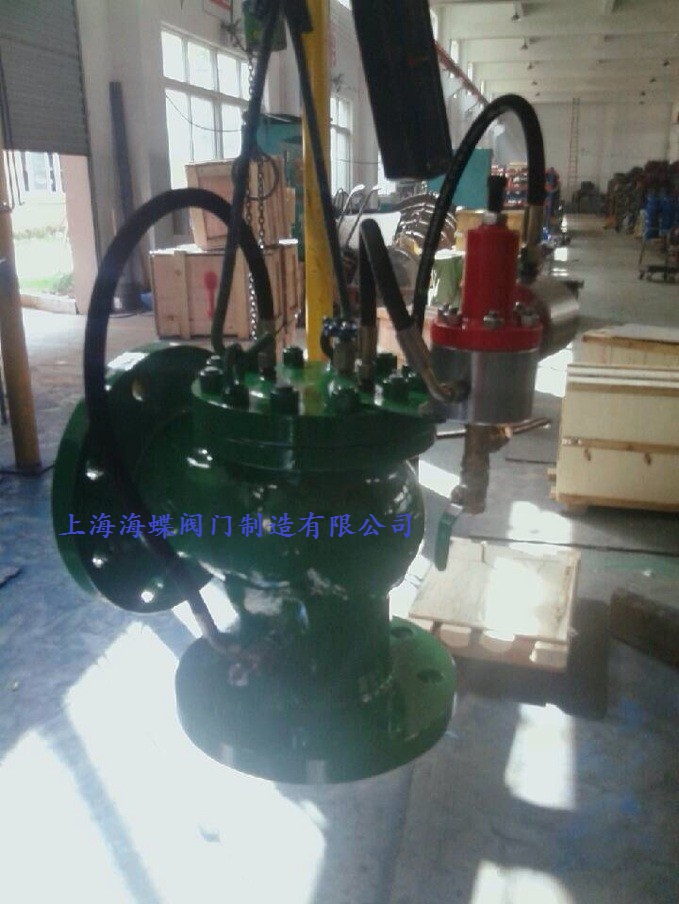

GA系列水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。
详细介绍
1、水击泄放阀产品介绍
水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭，具有防止自身关阀水锤的功能。
水击泄放阀用于水泵出口管道上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统安全可靠性。
2、 水击泄放阀技术参数
产品名称：水击泄放阀
产品型号：DA660直通型，DA670角型
公称压力：1.6MPa 2.5MPa 4.0MPa 6.4 MPa 10.0 MPa
反应时间：
水击泄放阀反应时间不大于0.5秒，即产生水锤起至水击泄放阀动作泄水时间小于0.5秒;
设定压力：高压1：实际工作压力的1.12倍；高压2：实际工作压力的1.15倍。 适用介质：原水、清水
介质温度：1～80℃
强度试验：1.5倍工作压力
密封试验（反向）：1.1倍工作压力，其中强度试验和密封试验（反向）中的工作压力是指设定压力中高压2的压力值
阀体、法兰材质：WCB，本阀体实际工作压力为2.76MPa，该材质在压力试验时应能满足常温下压力等级为3.5MPa，试验压力为4.14MPa
3. 水击泄放阀产品的主要技术特性
水击泄放阀 具有许多突出的特性，这些特征使水击泄放阀成为当今世界上性能最可靠、功能最齐全和最实惠的过压保护装置。
1）操作平稳 无振动---水击泄放阀具有独一无二的V型开口阀瓣和差动活塞设计，在任何工作压力下都能给予可靠的关闭推动力，调节性能优秀，运行平稳（不会产生（自身）关阀水锤）。
2）快速响应（开阀泄水）----大孔道高敏感的泄压导阀响应过压条件快速开启主阀（泄水消锤），当压力平息后以可控速度关阀。
3）可靠性----加大尺寸的导管能大大减水堵塞和扭结的危险。弹性阀座的青铜导阀前配标准Y型过滤器，使用寿命长，工作可靠。
4）关阀力----即使在工作压力很低的情况下，独特的差动活塞设计都可提供可靠的工作动力。在压力恢复正常时能确保自动关闭。
5）泄压消锤能力---流线型全开口水流通道确保其具有最大的泄流能力，以便保护系统免受水击破坏。
6）可靠构造----从小到大全系列尺寸，标准角型或直通型结构，铸钢阀体，只有一个活动部件（活塞）。无渗漏可更换弹性密封阀座和长寿命密封阀，标示阀杆显示主阀开度。
7）阀瓣运行控制----长行程V形开口使得主阀活塞在全流量范围内都具有线性调节特性，尤其是发生轻微水击而泄流量很少时阀瓣只需开启一小点即可，从而避免活塞出现“猎振”现象。
8）抗气蚀性能----因水击泄放阀通常直接排向大气，每当开启时容易出现高速水流和气蚀。此阀门的独特设计不但可保护阀座免受气蚀侵害，又可避免高速排泄液流的冲击。
