更新时间：三片式真空球阀QZ41F-16R
已被浏览：次
产品特征
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）

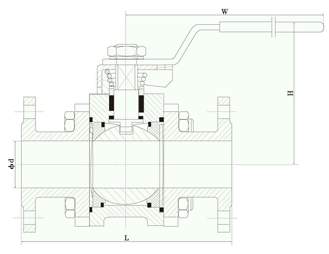

SIZE | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" |
PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
零件名称 | 材质 |
阀体 | 不锈钢CF8M |
密封圈 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M |
球体 | 不锈钢SS316 |
阀杆 | 不锈钢SS316 |
螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
手柄套 | 塑料 |
手柄 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
填料压盖螺母 | 不锈钢SS304 |
挂锁装置 | 不锈钢SS304(OQTION) |
止推垫圈 | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 |
